?兩個程序之間的切換與調試

       繞線機,人們說起的時候,通常是指以漆包線為材料加工成線圈的機器.印象中,這應該是一種非常簡單的機器甚至是有有些人的印像中應該歸納為一種簡易的電動工具.但是事實上,這是一個種類非常多,涵蓋面非常廣,技術特征林樣復雜的行業.

        從加工的產品分,比如加工高頻變壓器線圈的單軸CNC繞線機,就是繞線軸轉動,排線軸按設定的節距相應移動,這是相對簡單的一種繞線機.電磁線圈,比如普通繼電器,它的特點是漆包線的線徑小,匝數比較大,所以繞線機主軸的旋轉時間長,普通的電磁線圈對排線精度沒有太高要求,所以對機器的主要要求就是轉速高,張力穩定即可.

        再就是精密電磁線圈,同樣是電磁線圈,但是這種線圈因為有耐溫的要求,響應速度的要求,線包體積的要求,產品一致性的要求,所以,要求繞線機在繞線時,每一根線都是排列的整齊有序,那么要達到這種精度,就對繞線過程中的所有工藝因素有嚴格的要求.

        有繞線機繞線主軸的旋轉精度.繞線機控制器的控制精度,排線絲桿的重復定位精度,漆包線的圓度,漆包線的直徑一致性,工裝裝在繞線機主軸后的旋轉精度,漆包線的張力控制,繞線時排線的空腔兩端的平行度,尺寸精度,還包括排線時的空腔的結構設計,以及繞線完成后脫膜設計.等每一個因素,都會對繞制精度成功與否直接相關.

        舉其中一個因素對排線精度的影響,即排線時空腔兩端的尺寸精度,包括平行度,先假設其它的工藝因素都得到了嚴格的控制,而這個排線空腔的兩端平行度不好,那就會引起實際各處寬度的不一致,假設1.0mm的直徑要排列100根,有的面只能排列99根,那排100根則溢出,有的地方能排進101根,排100根則坍塌,即使沒有1根線的誤差那么大,但是這種誤差是可以逐層累計的,所以,其排線空腔的兩端平行度要求之高應該可以理解了.

        那為了解決這一個問題,就演變出了兩種工藝,一種是有骨架精密線圈,一種為無骨架精密線圈.

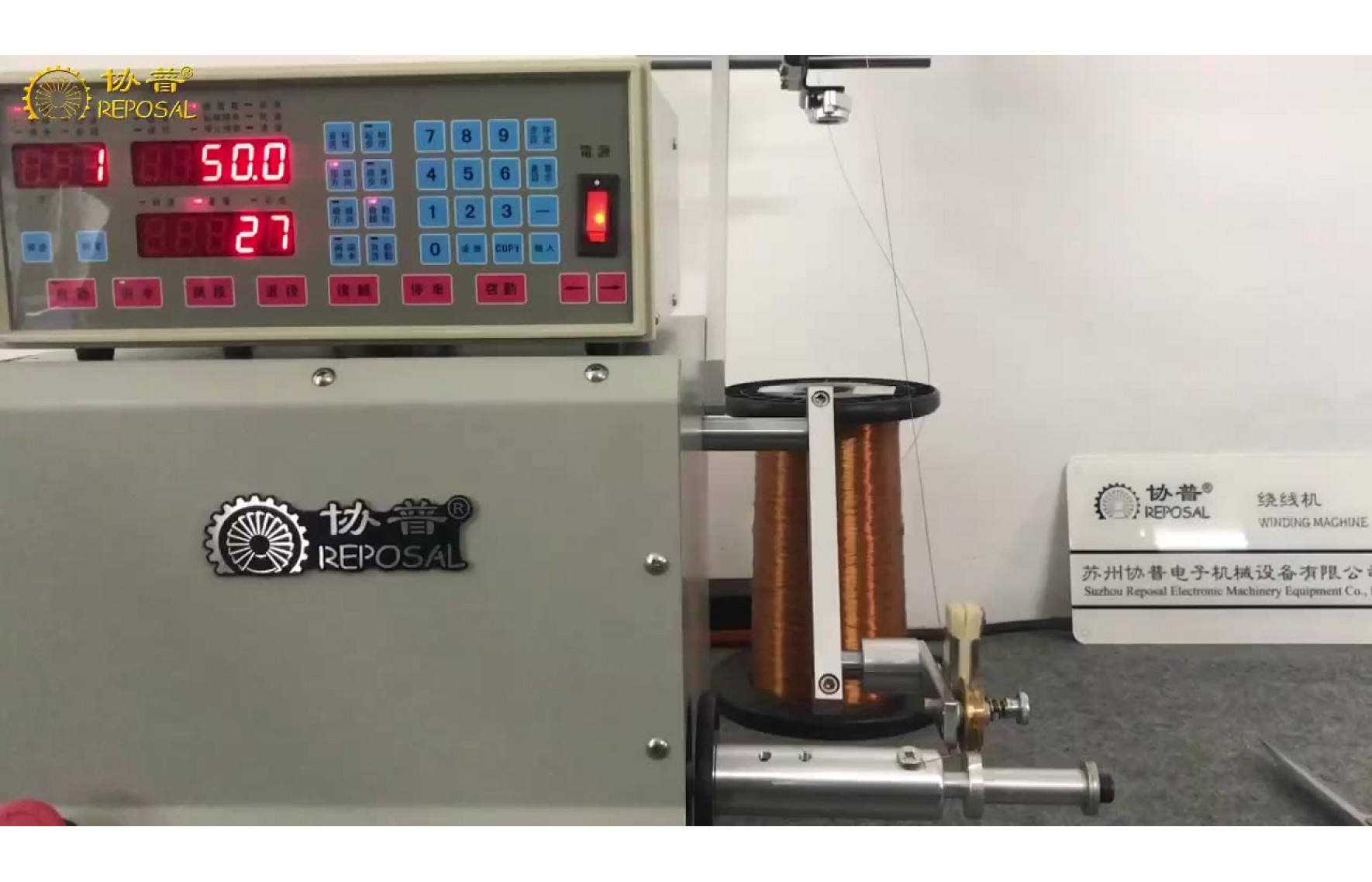

         本公司CNC繞線機支持1000組繞線工藝數數據的存儲,您在繞制完成一個線圈的工藝數據后,即自動保存,當您調試下一個產品時,只需要從下一個程序號開始設置參數即可,當你需要生產原來的產品時,也可以非常方便的調用.下方的視頻說明本公司繞線機工藝數據的存儲與調用.

         我們介紹一下協普自動繞線機工藝程序的.

         存儲和調用.

         協普的自動繞線機控制器它可以存儲.

         1000種不同的工藝程序.

         我們怎么切換的.

         按起始步數.

         按1按輸入.

         然后按結束部序.

         按1按輸入按復歸.

         然后我們按部序設定按輸入.

         我們會發現我們繼續按輸入.

         按輸入之后的話.

         它會在程序一的范圍之內來設定.

         起繞點意思就是說從什么地方開始繞.

         我們可以通過這個箭頭來指定.

         我們也可以通過直接輸入數字.

         比如說這是36.5.

         我們可以輸入37.

         這是起繞點.

         然后我們可以給他指定幅寬.

         我們說的幅寬就是這個線在多大.

         一個范圍之內來回的繞.

        本公司CNC繞線機控制器經過不斷完善,其功能完備,性能穩定,可以精確的設置起繞點,線徑,幅寬,高速,低速等主要參數,同時還包括比如起始慢速,停止慢速,兩端停止等等輔助參數,這些常用參數都設計在用戶參數設置區,下面的視頻比較詳細的說明了本公司CNC繞線機的參數設置過程:

          現在我們介紹一下協普繞線機的工藝參數的設置.

          協普繞線機的控制器分為這么幾大部分的功能.

          這個部分叫數字參數區.

          它代表的是當前機器的狀態.

          比如說這邊的紅燈亮就是對應著待機狀態.

          說明這個機器在待機狀態.

          下面的狀態有運轉.慢車,定位.超速.

          這是一個狀態區就是監視機器目前狀態的.

          這是一個數字參數區.

          數字參數需就是需要我們設置的一些數字.

          在這個地方.

          這是一個開關參數.

          比如說排線方向開始的時候.

          是從左往右還是從右往左.

          這是排線方向.

          還有繞線方向.

          比如說我們站在機器的右側的時候.

          看這個繞線軸它是順時針轉還是逆時針轉.

          然后選方向.

繞線機控制器計數方向的設置:

        協普繞線機控制器,功能齊備,適用范圍廣,有的客戶采購了我們的繞線機控制器,盡快我們配送了計數傳感器,但是用戶在安裝到繞線機時,有時會發現,計數會從9999.9開始計數,越來越小,這僅僅是因為不注意的時候,將計數器方向安裝反了,這時我們其實不需要拆掉已安裝好的機器,我們已經考慮到這點,您只需要在控制器上改變計數方向就可以,下面的視頻展示了,如果使用我們的繞線機控制器改變計數方向.

高頻變壓器繞線機的組裝

           此視頻說明的是高頻變壓器繞線機結構,一般的簡易繞線機結構大致分為幾個部分第一部分,是繞線部分,就是繞線軸,第二部分為排線部分,就是在繞線軸旋轉的同時使漆包線往復排繞的機構,第三部分為過線機構,即漆包線從原裝的筒到張力機構中間的這一部分,這一部分通常由一些支架類零件組成,第四部分為張力部分,為漆包線繞制在線圈上提供要求不等的張力,第五部分為排線頭部分,即繞線機已經過張力器并獲得張力,即將繞到線圈上的這一部分機構,高頻變壓器因為其設計有針對性,與一般的簡易繞線機相比,因為其繞組較多,結構緊湊,而且產品要求并不高,所以沒有張力器部分,但是因為高頻變壓器大多需要擋墻膠帶與絕緣膠帶,所以與一般的簡易繞線機相比,多了這兩個部分.

          我們簡單介紹一下這臺變壓器繞線機的結構.

          他為什么這臺繞線機名稱為變壓器的繞線機.

          因為它可以同時支持多種不同規格的漆包線.

          每一個漆包線都是從這個位置到這個位置.

          然后經過陶瓷圈.

          然后經過羊毛氈.

          然后這兒有從小到大不同的孔.

          這里有4個這樣的陶瓷圈.

          這個樣子.

          這樣的話他就可以一次裝夾.

          變壓器的骨架裝在這個位置.

          它一次可以有4個不同規格的漆包線進行繞制.

          不同規格的漆包線.

          這個位置是用來放高頻變壓器骨架兩側的擋墻膠帶的.

          這個位置是用來放置高頻變壓器的絕緣膠帶.

          所以說這臺機器它就適合于高頻變壓器的繞制.
