根據線圈繞制的工藝區分,有高頻變壓器,工頻變壓器,調壓器,環形變壓器,協普為不同種類規格的變壓器開發了有針對性的變壓器繞線機,以確保生產效率高,品質穩定,您如果在選型過程中有疑問,歡迎聯系我們.

      變壓器繞線機

      變壓器繞線機是用來繞制變壓器線圈的專用設備。

一，分類

          以不同的方式分類如下：

               1.按用途可以分類為電力變壓器、試驗變壓器、儀用變壓器、特殊用途變壓器。

               2.按按相數可以分類為單相變壓器、三相變壓器。

               3.按按繞組形式可以分類為自栩變壓器、雙繞組變壓器、三繞組變壓器。

               4.按鐵芯形式可以分類為芯式變壓器、殼式變壓器。

               5.按冷卻方式可以分類為油浸式變壓器、干式變壓器。

               6.以工作頻分可以分類為高頻變壓器、低頻變壓器。

               但是，如果以變壓器線圈繞制工藝分的話，可分為兩類：平行繞制變壓器與環形繞制變壓器。所以本公司相應的變壓器繞線機也分為兩類：

               1. 線圈平行繞制變壓器繞線機，日常稱為：變壓器繞線機，平行繞制變壓器繞線機，一般變壓器繞線機。

               2. 線圈環形繞制變壓器繞線機，日常稱為：環形變壓器繞線機，環形繞線機，環牛繞線機。

二，結構

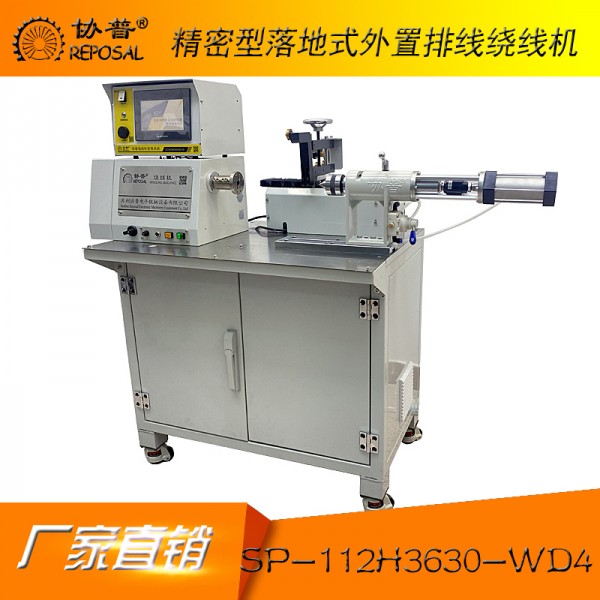

            2.1平行變壓器繞線機結構：

            平行變壓器繞線機結構主要由機身、機架、主軸機構和尾架支撐、機座等部件組成，由于變壓器線圈有一定的重量同時加工時還需要承受敲打整形的外力，所以該繞線機機身、機架都采用承受能力較強的鋼材，根據機型加工能力的大小分為小型、中、大型三類，承重能力也不相同，隨著技術發展，本公司現在的平行變壓器繞線機都具有自動排線功能。

            本公司采用具有自動排線功能的變壓器繞線機繞制的線圈，排線整齊，結構緊湊、體積小、強度高。根據不同的變壓器規格，繞線機主機轉速由30rad/min到6000rad/min。

            根據不同的平行變壓器規格，可以單線或同時采用多線并繞;可根據客戶要求，增加徑向壓緊機構;對每根漆包線進行張力獨立控制，從而使繞組導線排列整齊、匝間緊密均勻、電流密度分布均勻。同時配備規格結構不同的張力結構，本公司的繞線機控制器可予置多種參數，可使線圈繞制一次完成，自動化程度大大提高，減輕了工人的勞動強度。

            2.2環形變壓器繞線機結構：

            環形變壓器繞線機結構以功能分為兩大部分，一是儲線繞線機構，為存儲待繞制漆包線的一封閉的，但可開合的環為主體。二是排線機構，以三個與變壓器鐵芯等分并相切的壓輪為主體，兩個結構配直，當儲線繞線機構在帶動漆包線轉動時，壓輪相應驅動變壓器鐵芯完成排線。

            環形變壓器繞線機是繞制環形變壓器線圈的關鍵設備。封閉式可開合儲線環是環形變壓器繞線機的關鍵技術。本公司現有的環形變壓器繞線機，根據不同的變壓器規格，漆包線直徑不同，線圈繞制張力可以不同的方式產生，較細微漆包線通過儲線環上的線梭產生，中等直徑漆包線通過皮帶與儲線與之間的壓力產生，較粗的漆包線通過施加于儲線環上的機械摩擦方式產生。
