?管道加熱是工業上比較通用的加熱負載，常用應用于塑料、橡膠、石油管道、供暖設備、熱水爐、模具等設備中，傳統的管道加熱是采用電阻帶或電熱管進行加熱，電阻式加熱雖然造價比較低，但熱效率低下，僅60%以下，而且比較容易壞，經常修理、更換，影響整體設備的產能,給用戶帶來極大不方便。隨著變頻電力電子的發展，可以很好地利用電磁感應渦流加熱的方法來解決這個問題，電磁加熱原理由于是非接觸式加熱，而且熱效率高達95%以上，因此受很多用戶的青睞。但是，電磁加熱的整配備制作，涉及的知識比較廣，不僅懂電工，還要懂電子，線圈的制作加熱繞制方法給不少用戶帶來不少困難，在這里，給大家介紹一下管道電磁線圈的繞制方法，讓高深的電磁管的繞線技術不再難，讓人人都懂電磁感應加熱應用技術，協普繞線機技術支持。

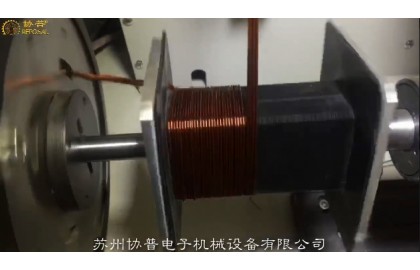

協普此款繞線機行程1.5米，采用氣動快裝快拆，操作方便，結構成熟穩定易維護，系統易操作，功能完備，擴展性強。

目前根據客戶要求在此機器繞制長達1.5米行程的發熱線圈，因設備結構化到位，繞線得到滿意效果，此客戶目前已計劃在此基礎上追加云母帶纏繞功能。

電磁感應加熱線圈繞線方法

一、材料的準備：

1、協普長行程1.5米專用繞線機1臺

2．直徑32mm空心無錫鋼管長1.5一條。

3、30mm玻璃絲毯保溫材料，長2米，寬約1米

4、16mm2 國標云母玻璃纖維高溫線，50米

5、玻璃纖維布，寬100mm，1卷

6、數字電橋1臺

7、100A線耳若干個

二、改裝方法詳解：

1、選取被加熱管道外面包一層30mm玻璃絲毯保溫材料，包圈即可，不要多層！剛好一圈，長度約1.5米左右。

2、用玻璃纖維布把保溫材料包住，輕輕包住，也不能壓太緊！

3、把準備好的50米16mm2 國標云母玻璃纖維高溫線繞上去，保證兩邊的引線約1.5~2米左右，線圈每圈之間可相隔3-5mm左右，最高不能高于10mm，每圈之間不能過于太密，因?yàn)榫€圈在工作時，也是發熱的，保證一定的間隔來散熱。

4、用數字電橋量電感量，調到L測量電感量的2mH檔測量，約200-250uH左右的電感量就可以完成線圈的制作。

5、最后把線圈的兩端用扎帶扎緊，防止線圈松動脫落，線圈外面不需要增加任何保護措施，因?yàn)榫€圈外面本來就是云母繞包住，是絕緣材料，不會對人體構成觸電危險。特別注意的是，線外面200mm以內不能有金屬材料，否則也會發熱！若的確需要屏蔽磁場的話，可以在距離線回頭100mm左右用鋁板進行隔包一圈，但不能完全包住，要留出10mm以上用環氧板固定，絕對不能構成回路，否則在工時時會起火花，嚴重時，可能會出安全事故。

6、最后，把電磁加熱控制器上的A B C端子接三相380V電源，L1和L2端子接上線圈兩端，把R/S端子短接或按住紅色鍵不放就可以啟動。工作時，顯示的是電流值，一般43-45A之間就合格。再按一下綠色鍵，看工作頻率10-18kHz之間即合格。若是頻率過低了，就減少線圈的圈數，反之就增加線圈的圈數。使控制器工作在理想的工作參數范圍之內，完成后，保留足夠的引線后，多余的線可以剪掉。江信電磁加熱器應放在通風透氣的地方，若是放在機箱內，要做好排風系統，必須保證良好的空氣對流。
