協普?繞線機成功發布熱式微量流量計繞線機
協普成功發布熱式微量流量計繞線機?
------- 解決熱管線圈纏繞工藝難題
流量計是工業生產中常用的儀器之一，最常見的比如生活中的各種水表，齒輪水表，電磁水表，超聲波水表等等，根據行業應用的不同，化工、石油、制藥、食品等行業同樣有廣泛應用，可以測量各種流體在給定時間內通過管道的體積或質量。方便在各流體自動化控制中進行測量。
但是在醫療、航空航天、軍事等領域，我們可能需要測量微小的流體流量，在微流控工藝中，微型熱式流體流量計也同樣必需，它可以測量非常小的流體流量，從而幫助研究人員控制微流控設備中的流體流動，并優化設備性能。
再比如純氧流體在呼吸機中的流量控制，醫療給藥配比的流量控制，其流量當量極小，同時又要求極高的測量精度，所以，熱式微量流量計應需求而出現。
熱式微量流量計主要采用毛細管熱量補償?shù)脑碇谱鞫?。在熱式微量流量計中，流體經過一個細小的管道，在管道的外壁使用熱式微量流量計繞線機纏繞非常細小的電加熱線圈，此加熱線圈通常采用細微的鉑金電阻絲，直徑在0.02-0.05mm之間。當流體流經此鉑金電阻加熱線圈時，流體的溫度會稍稍增加，此時另一組使用熱式微量流量計繞線機繞制的鉑金電阻線圈可以感應到更高的電阻，控制器根據此電阻值轉化成流量值。
微量流量計中的鉑金電阻線圈直徑非常小，而且質地脆弱，通電后會發熱。當流體通過流量計毛細管時，流體會帶走熱式微量流量計繞線機繞制的鉑金電阻線圈的熱量，導致鉑金電阻線圈溫度下降。為了保持鉑金電阻線圈的溫度穩定，微量流量計會根據測量需要提供一定的電流，以保持熱絲的溫度紿終在一個恒定的工作溫度上。再通過測量提供給熱絲的電流變化，就可以得出流體的質量流量。
熱式微量流量計有很多優點，主要優點是精度較高，能夠測量流量范圍較小的微小流體，精度通?？梢栽?%以內。再就是體積小，可以方便的設計成模塊單元，方便安排排布。還可以直接輸出電信號，與數據采集器通訊便捷。
但是其制造難度高,特別是鉑金電阻加熱線圈，需要熱式微量流量計繞線機，在一根直徑極小的毛細管上繞制直徑0.02-0.05的鉑金絲，鉑金絲的直徑小本身質地較脆弱，毛細管同樣需要克服在纏繞過程中鉑金絲張力引起的徑向位移，而且要求排列整齊，張力穩定，電阻一致，所以其工藝難度極高，目前這種熱式微量流量計繞線機微精密纏繞技術長期由日本，荷蘭，德國的傳感器企業所撐握。
國內的精密繞線機制造體系從低端走向高端，存在著巨大的挑戰，因為在制造設備環節上存在不足，并不只是熱式微量流量計繞線機等個別設備的問題，而是整個精密繞線機產業都缺乏自主開發的條件，業界長時間熱衷于模仿國外同業技術，而使用者長期迷信進口設備，也是國內繞線機企業缺乏自主開發的條件之一，所以國產熱式微量流量計成本一直居高不下。
所以，協普作為國內專注于特殊精密纏繞的技術公司，多年來關注此一領域，并受邀于國內相關領域的科技公司，科研院所，將開發熱式微量流量計繞線機提上日程。

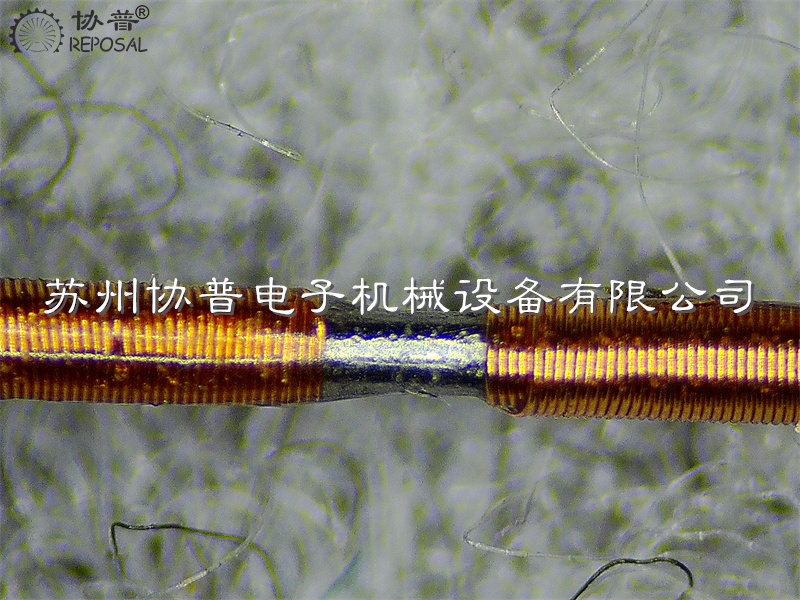

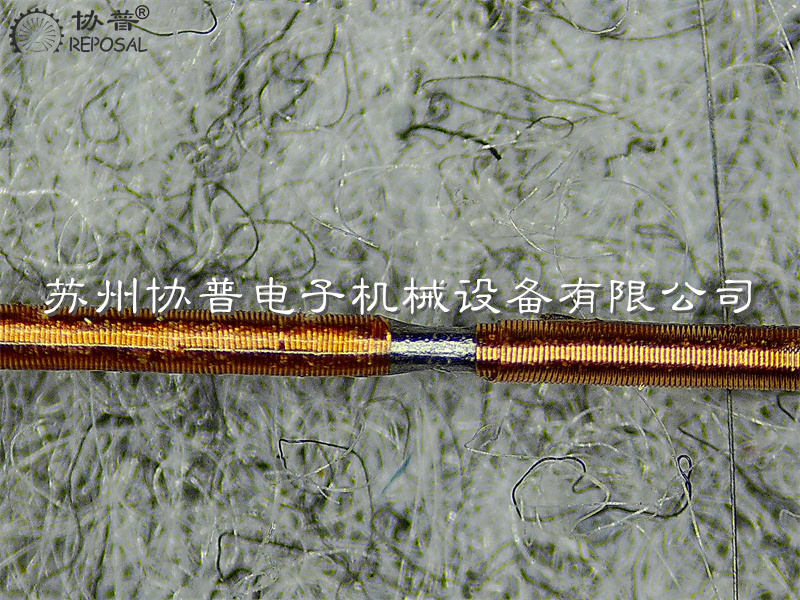

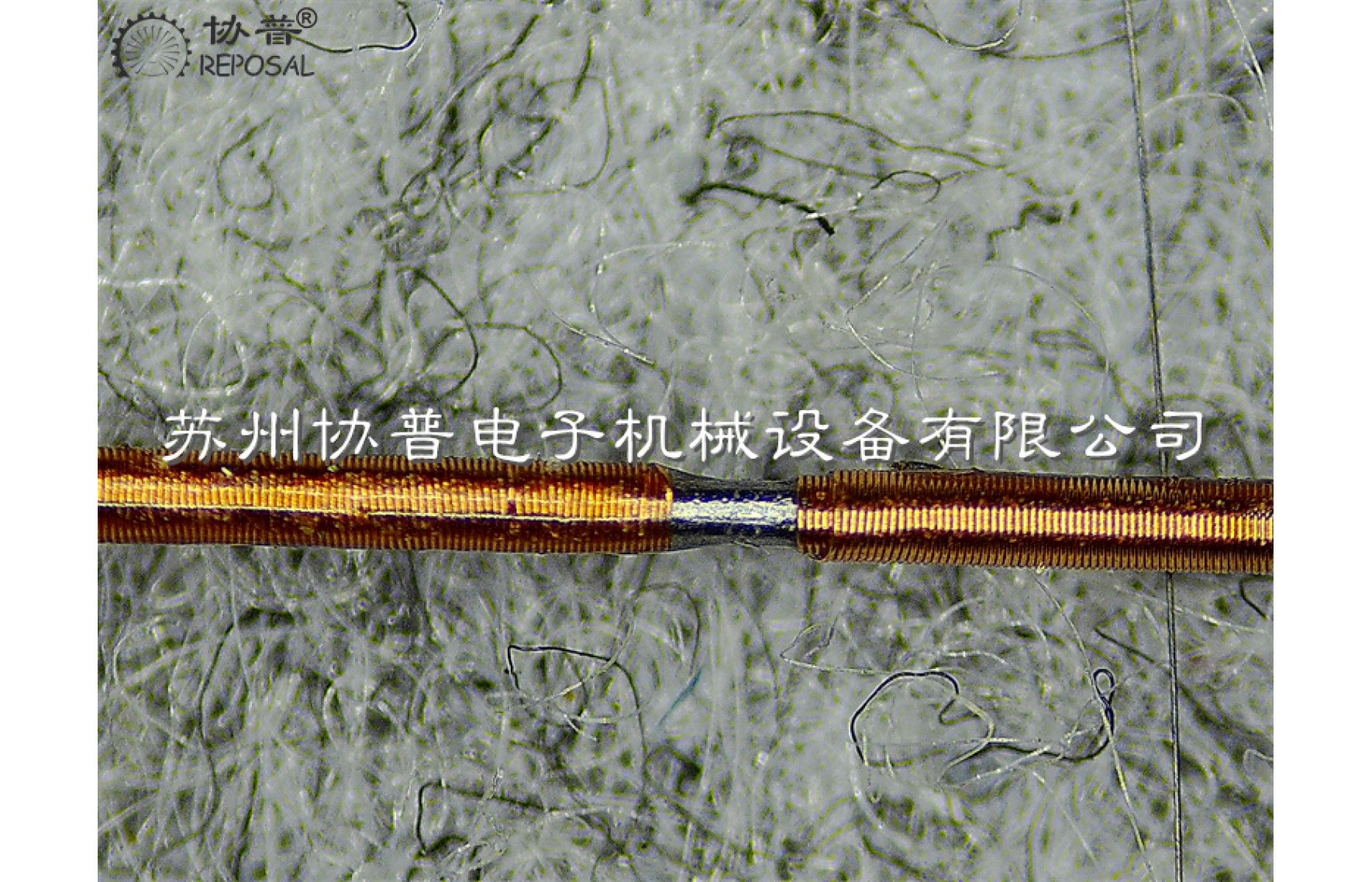

目前，協普已經掌握的熱式微量流量計繞線機最先進的工藝是直徑0.35的毛細管繞制0.02mm鉑金絲，呈整列狀態，其工藝效率，繞制方案同比國外同業亦具有先進性。我們在成功開發熱式微量流量計繞線機，國內使用單位不必再迷信進口熱式微量流量計繞線機的先進性。
國內微流量傳感器企業發展這么多年，已經和國外繞線機供應商形成了一種默契度，多年的合作可能很難瞬間打破，也是出于這種考量，協普從一些細分特性較強的繞線機種類，比如光纖繞線機，帶絆鈦板繞線機，掃描式電鏡線圈繞線機，極化線柵繞線機，熱式微量流量計繞線機等，尋找突破口。
當然無論是外部原因還是內在原因，都能反映出一個問題，就是我國的精密繞線機產業確實還有很大的進步空間，并不是發布一種繞線機就能證明國產精密繞線機已經崛起。
目前，協普的熱式微量流量計繞線機廣泛應用于體外循環、呼吸機、血氣分析儀等醫療設備的熱式微量傳感器中，也應用于監測車輛尾氣的排放情況，飛機油箱油位的監測，以及引擎流體的流量控制等自動控制領域。
