齒輪式環形線圈包膠帶機
齒輪式環形線圈包膠帶機
齒輪式環形線圈包膠帶機相對于皮帶式環形線圈包膠帶機,加工范圍更大,儲帶量更多,我們公司的齒輪式環形線圈包帶機,經過優分,可以包聚脂薄膜,聚酰亞胺,布帶,玻纖帶等.

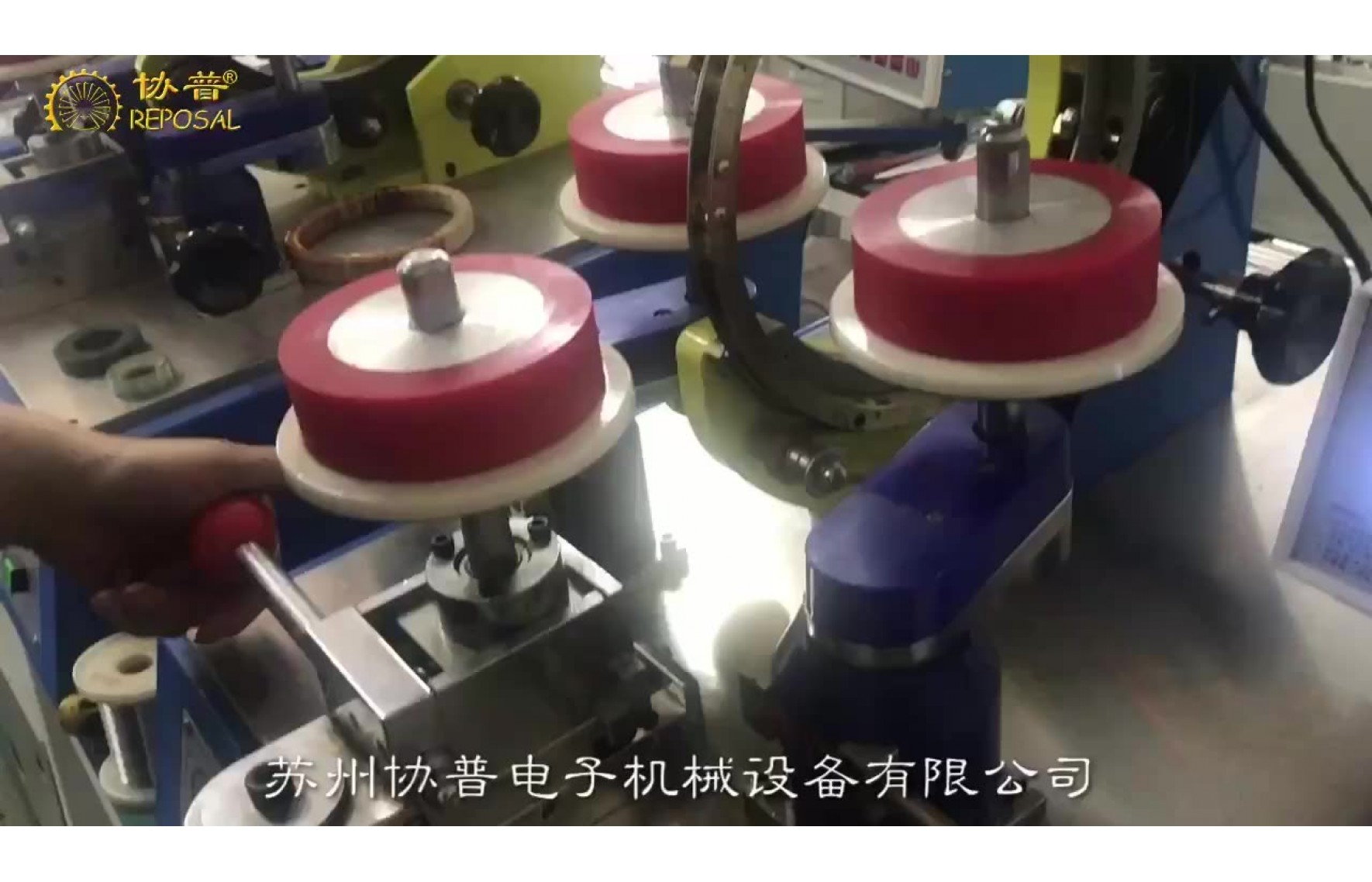

我們現在把齒輪式環形線圈包膠帶機的夾持座打開，儲帶環打開，然后產品放上去，儲帶環扣上，夾持座合并，然后注意絕緣帶的話一定要從剪刀中間經過,等一下要靠剪刀把它剪斷，然后從儲帶環上面的任意一個軸承從外往里穿進去，固定好儲帶環后面膠帶頭。前面幾圈比較慢，是因為在儲帶。好，產品完成了，現在我們把它取下來，然后儲帶環合上,夾持座復原。
