環形線圈繞線機的結構，這個部分是控制器，這個部分是夾持座，我們通過開合手柄來控制產品的夾持。這個位置是環形線圈繞線機儲線環,漆包線是先儲存在儲線環上，然后再繞到這個產品上面去。這個位置是手動繞線手柄,轉動這個手柄，這個鋼板可以手動驅動，鋼環是本身有個開口，這個位置是個開口，開口是通過開合手柄往上，再往左邊滑動都可以打開或是關閉。這個位置叫壓線板，里面這個位置叫環形線圈繞線機擋線板 ，線上去之后它的松緊的程度由皮帶在張力決定,皮帶的張力是通過張力調節旋鈕來調節，調節皮帶張力的時候先把這個松開，然后再旋轉這個手柄。旋轉這個手柄的時候，這里有個惰輪，這個惰輪往里，這個皮帶的張力就會變大，這樣繞的漆包線就會變緊。

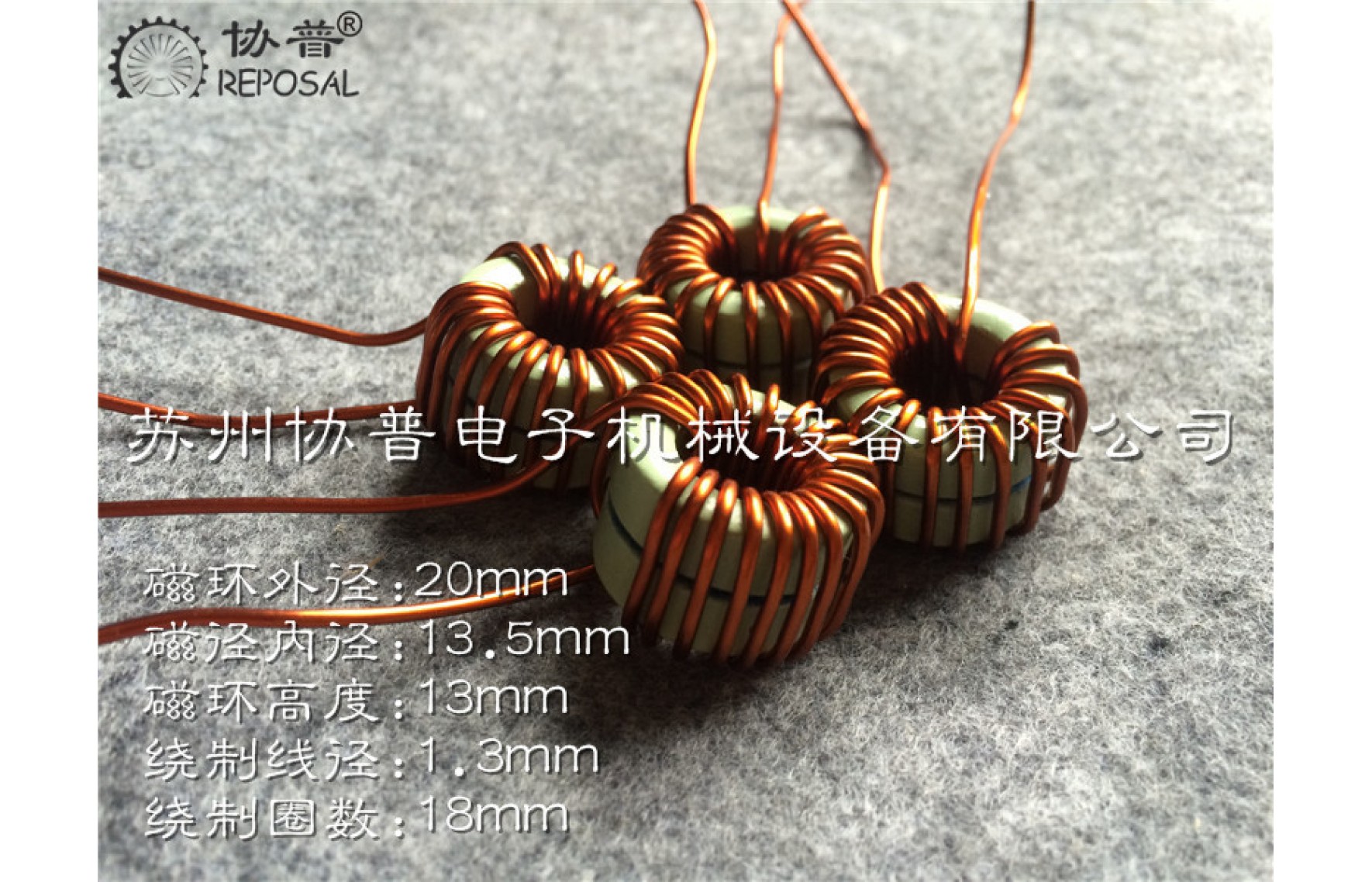

環形線圈繞線機在工藝產品上的應用

繞線機的一般調試方法

有的人看繞線機感覺有點像車床,但實際上繞線機要繞出整齊的線圈,相對于車床車出來光潔度相比較的話,要復雜很多,所以我們會發現,車床很早之前都有國標,對其各項指標都有量化標準,但是繞線機的繞線質量縮合因素很多而且很難量化.

正是因?yàn)樯厦娴脑?/span>,一般來開始會感覺繞線機應該非常容易調試,但事實試試之后就會有些灰心,雖說繞線機調試確實要比想像的復雜,不過如果我們掌握了其本規律之后,多加練習之后也并不是很難.

首先要我們對繞線機的結構有個初步了解,否則的話,對繞線機結構不熟悉，也沒有專業技術人員培訓。自動對于繞線機調試就會力不從心無從下手。

繞線機基本設備由機械部件和電氣控制系統組成，不過隨著科技高速發展，現代自動繞線機由于集成了電氣控制、傳感技術、氣動和機械傳動、光電檢測等諸多技術，所以調試起來也會比起其他電子加工設備要更加困難和精細，協普繞線機研發生產繞線機多年，對于繞線設備使用調試具有豐富經驗，在這里，我們給大家做一個簡單介紹，相信我們只要掌握了基本的概念和方法，多加練習之后,都可以調試出自已滿意的線圈。

繞線機的三個主要參數:起繞位置、漆包線直徑、繞線幅度是使用繞線機三個最重要繞線參數，常用應用于骨架線圈。

齒輪式環形線圈包膠帶機

齒輪式環形線圈包膠帶機相對于皮帶式環形線圈包膠帶機,加工范圍更大,儲帶量更多,我們公司的齒輪式環形線圈包帶機,經過優分,可以包聚脂薄膜,聚酰亞胺,布帶,玻纖帶等.

我們現在把齒輪式環形線圈包膠帶機的夾持座打開，儲帶環打開，然后產品放上去，儲帶環扣上，夾持座合并，然后注意絕緣帶的話一定要從剪刀中間經過,等一下要靠剪刀把它剪斷，然后從儲帶環上面的任意一個軸承從外往里穿進去，固定好儲帶環后面膠帶頭。前面幾圈比較慢，是因?yàn)樵趦А：?，產品完成了，現在我們把它取下來，然后儲帶環合上,夾持座復原。
