標準繞線機張力器使用說明

環形包膠帶機

      我們現在把環形線圈包帶機的操作演示一遍，把產品拿好，把它放進去，然后把這個儲線環扣上，注意，絕緣膠帶一定要經過剪刀的兩個刀口中間，等一下當設定的儲線圈數到了之后,環形線圈包帶機會自要靠它來剪斷絕緣膠帶。然后這個膠帶的一頭，可以從這個儲帶環上均勻分布的任何一個軸承的位置穿過去，穿過去之后拿絕緣帶頭部用頭拿住，然后用右手按啟動,整個環形線圈包絕緣帶就可以自動完成了。

      公司擁有電子變壓器和互感器整廠設備的研發及生產優勢，有別于業界的眾多拼裝廠商，我們集繞線機行業工程技術沉淀多年研發生產經驗，開發出的新一代環形線圈系列繞線設備，廣泛應用于環形變壓器、互感器、調壓器、電感線圈等制造行業，得到業界諸多好評；蘇州協普將不斷了解用戶需求加強技術研發和售后服務水平，為客戶提供更專業優質的產品及服務。

       環形變壓器繞線機技術特點：

      采用CNC數位智能程式控制器，工作穩定，操作簡單，具有多項行業首創的先進實用功能。

      儲線環，帶線器等核心部件選用優質鋼材經多道工藝加工而成，耐用不變形。

      采用先進的控制電路，具有故障報警功能，功能開關都為兩線控制，維修更換簡單方便。

      儲線和繞線狀態下運轉速度分開設定，可以自動實現快速儲線和低速繞線運行，包帶機模式下也可以使用自動運行功能，操作簡單，使用效率高。

      加工多繞組產品時可預設多次儲線和多次繞線工序，適合有多個繞組但線徑／匝數又不同的產品，或是儲線量單次不夠的產品，免去重復裝夾和人工操作，提高生產效率。

      可以預設多組排線密度，繞線時設備可以自動變換預設的排線密度，在加工多繞組的產品，每個不同匝數繞組都可以按照預設的角度均勻的排列。

      雙變頻比例驅動，可選擇自動運行或腳踏調速。

      可無極調速，根據不同產品工藝要求設定合適的繞線速度。

設備特點：

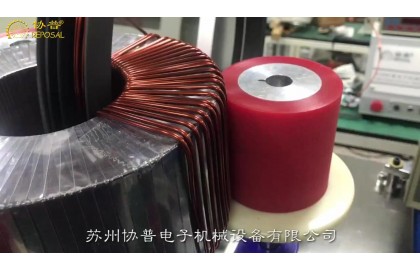

      齒輪式繞線機具有繞線扭力大，齒環屋戔環開口尺寸高，儲線量多和適繞線徑范圍大等特點，是用途最廣的

        繞線機型；適合繞制線徑粗，排線要求很整齊及需要多股并繞的產品，如小型環形變壓器次級繞組，大功率駑

       大型變壓器初次級繞組，大線徑電感磁環，電流互感器線圈及可調電阻等。

      可根據產品的外形尺寸，完成內外徑，匝數等參數，計算需繞線的長度，選擇合適尺寸的機型。

      同一機型上可更換不同寬度儲線環，以滿足不同大小產品的儲線量和完成內徑，適用范圍更廣。

       夾具可調范圍大，排線密度快速調節及分段排線密度功能，特別適合繞制有多個繞組的變壓器產品。

      適繞線材種類多樣，如漆包銅線，漆包鋁線，鋼絲，尼龍線及電阻絲等，可用于各種行業產品的線匿加工。

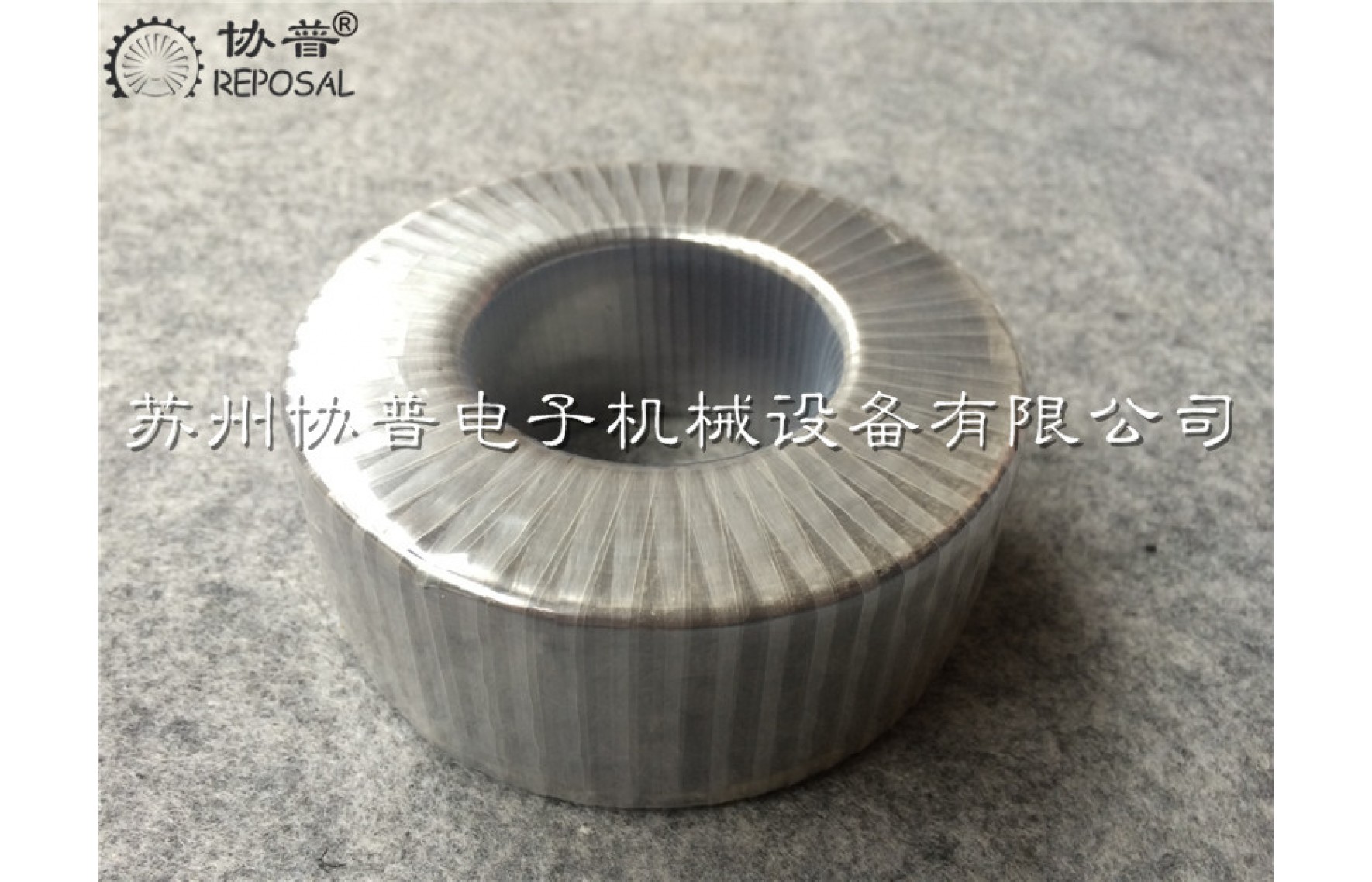

         外徑:193mm

         內徑:95mm

         高度:90mm

         漆包線直徑:2.5mmX370

       蘇州協普電子機械設備有限公司專業提供:環形變壓器繞線機，電流互感器繞線機，電壓互感器繞線機，環形調壓器繞線機，電感線圈繞線機，鐵芯倒角機，平行繞線機等線圈加工設備和繞線機配件。

      本公司擁有電子變壓器和互感器整廠設備的研發及生產優勢，有別于業界的眾多拼裝廠商，我們集眾多繞線機行業工程技術人才經過多年研發生產經驗，開發出的新一代系列繞線設備，特別是環形繞線設備，廣泛應用于環形變壓器、互感器、調壓器、電感線圈等制造行業，得到業界諸多好評；蘇州協普將不斷了解用戶需求加強技術研發和售后服務水平，為客戶提供更專業優質的產品及服務。

        環形線圈繞線機的結構，這個部分是控制器，這個部分是夾持座，我們通過開合手柄來控制產品的夾持。這個位置是環形線圈繞線機儲線環,漆包線是先儲存在儲線環上，然后再繞到這個產品上面去。這個位置是手動繞線手柄,轉動這個手柄，這個鋼板可以手動驅動，鋼環是本身有個開口，這個位置是個開口，開口是通過開合手柄往上，再往左邊滑動都可以打開或是關閉。這個位置叫壓線板，里面這個位置叫環形線圈繞線機擋線板 ，線上去之后它的松緊的程度由皮帶在張力決定,皮帶的張力是通過張力調節旋鈕來調節，調節皮帶張力的時候先把這個松開，然后再旋轉這個手柄。旋轉這個手柄的時候，這里有個惰輪，這個惰輪往里，這個皮帶的張力就會變大，這樣繞的漆包線就會變緊。

         本公司CNC繞線機支持1000組繞線工藝數數據的存儲,您在繞制完成一個線圈的工藝數據后,即自動保存,當您調試下一個產品時,只需要從下一個程序號開始設置參數即可,當你需要生產原來的產品時,也可以非常方便的調用.下方的視頻說明本公司繞線機工藝數據的存儲與調用.

         我們介紹一下協普自動繞線機工藝程序的.

         存儲和調用.

         協普的自動繞線機控制器它可以存儲.

         1000種不同的工藝程序.

         我們怎么切換的.

         按起始步數.

         按1按輸入.

         然后按結束部序.

         按1按輸入按復歸.

         然后我們按部序設定按輸入.

         我們會發現我們繼續按輸入.

         按輸入之后的話.

         它會在程序一的范圍之內來設定.

         起繞點意思就是說從什么地方開始繞.

         我們可以通過這個箭頭來指定.

         我們也可以通過直接輸入數字.

         比如說這是36.5.

         我們可以輸入37.

         這是起繞點.

         然后我們可以給他指定幅寬.

         我們說的幅寬就是這個線在多大.

         一個范圍之內來回的繞.

        本公司CNC繞線機控制器經過不斷完善,其功能完備,性能穩定,可以精確的設置起繞點,線徑,幅寬,高速,低速等主要參數,同時還包括比如起始慢速,停止慢速,兩端停止等等輔助參數,這些常用參數都設計在用戶參數設置區,下面的視頻比較詳細的說明了本公司CNC繞線機的參數設置過程:

          現在我們介紹一下協普繞線機的工藝參數的設置.

          協普繞線機的控制器分為這么幾大部分的功能.

          這個部分叫數字參數區.

          它代表的是當前機器的狀態.

          比如說這邊的紅燈亮就是對應著待機狀態.

          說明這個機器在待機狀態.

          下面的狀態有運轉.慢車,定位.超速.

          這是一個狀態區就是監視機器目前狀態的.

          這是一個數字參數區.

          數字參數需就是需要我們設置的一些數字.

          在這個地方.

          這是一個開關參數.

          比如說排線方向開始的時候.

          是從左往右還是從右往左.

          這是排線方向.

          還有繞線方向.

          比如說我們站在機器的右側的時候.

          看這個繞線軸它是順時針轉還是逆時針轉.

          然后選方向.
