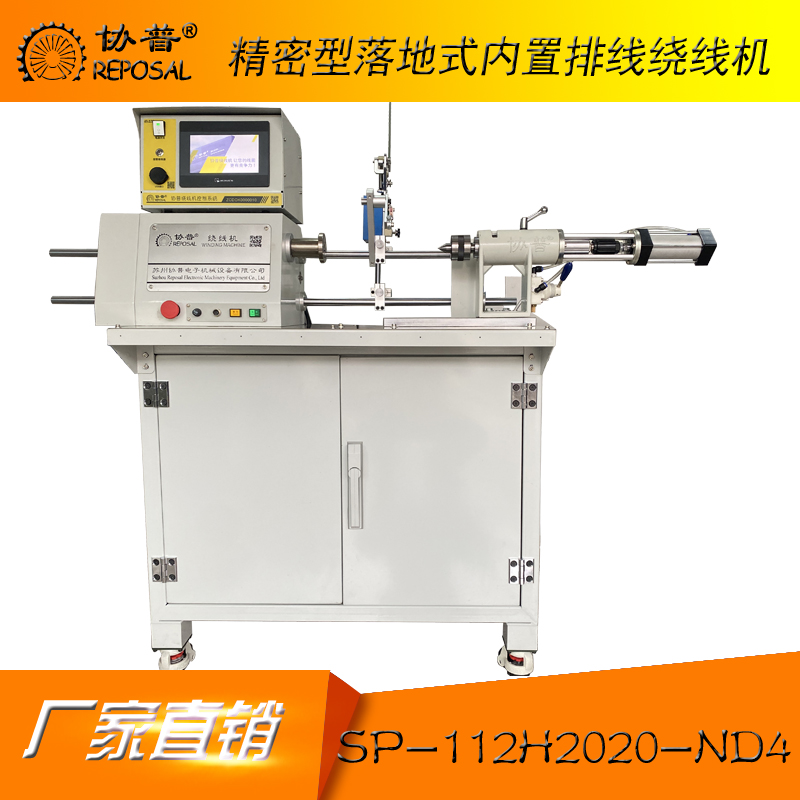

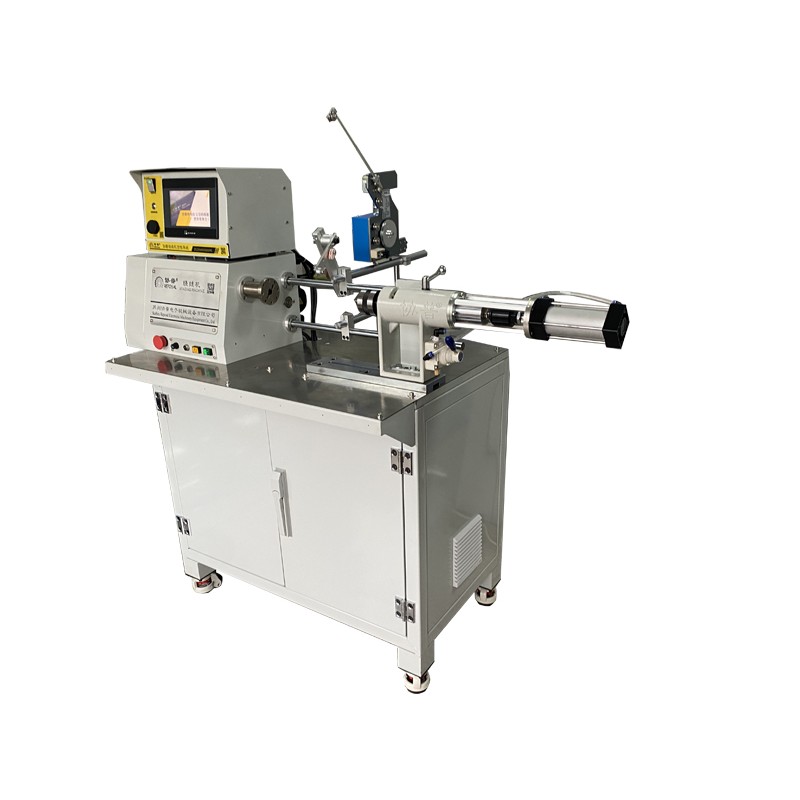

精密型落地式內置排線繞線機:sp-112H2020-nd4
- 品牌: 協普/REPOSAL
- 型號: sp-112h2020-nd4
- 庫存狀態: 有庫存
- 稅前: login to see prices
精密型落地式內置排線繞線機-產品說明：
此機型為通用繞線機型號：
1．主要針對一般要求比較高的線圈研發。使用方便，性能穩定，工藝剛性佳。
2．控制器采用協普精密繞線運動控制器，功能齊全，而且操作簡單。深受市場肯定。
3．繞線軸采用1.5千瓦的交流伺電機。排線軸采用0.4KW的伺服電機
4．主軸箱與尾座均采用鑄造一體式加工，同軸度高工藝剛性佳。
5．饋線總成采用模塊化設計，根據不同的工藝而選擇。
主要技術指標:
控制器:精密繞線機專用運動控制器.
繞線電機:伺服電機1.5KW
額定轉速:2500RPM
排線電機:400W伺服電機
聯軸器:精密法蘭80mm
張力器:電子張力器
排線裝置:V槽銅輪|導針

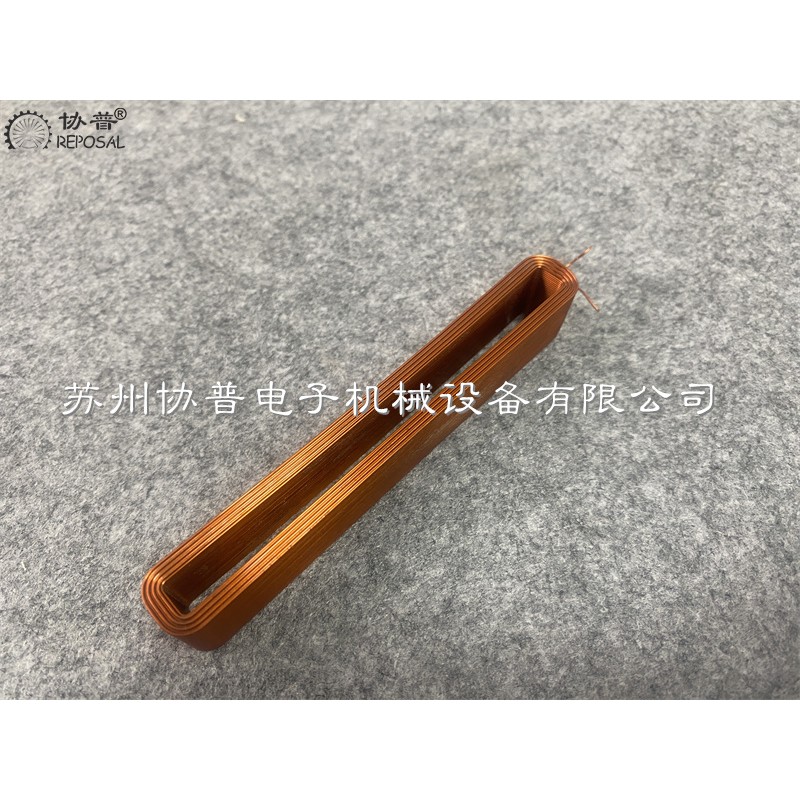

適用線圈:變壓器
適用線徑:0.2-1.2mm
變頻器:無
制動電阻:無
機箱主體:鑄造型
尾座主體:鑄造型
軸承跨距:320mm
排線行程:200mm
回轉直徑:200mm
整機功率:2.5KW
出軸直徑: 15mm
扭矩(N.M):6 N.m
存儲組數:200組
電源:220V50Hz
變頻器防護罩:無
電磁剎車器:無
六角扳手:有
腳踏開關:有
電源線:有
落地式箱體:有
