有的人看繞線機感覺有點像車床,但實際上繞線機要繞出整齊的線圈,相對于車床車出來光潔度相比較的話,要復雜很多,所以我們會發現,車床很早之前都有國標,對其各項指標都有量化標準,但是繞線機的繞線質量縮合因素很多而且很難量化.
正是因?yàn)樯厦娴脑?/span>,一般來開始會感覺繞線機應該非常容易調試,但事實試試之后就會有些灰心,雖說繞線機調試確實要比想像的復雜,不過如果我們掌握了其本規律之后,多加練習之后也并不是很難.
首先要我們對繞線機的結構有個初步了解,否則的話,對繞線機結構不熟悉，也沒有專業技術人員培訓。自然對于繞線機調試就會力不從心無從下手。
繞線機基本設備由機械部件和電氣控制系統組成，不過隨著科技高速發展，現代自動繞線機由于集成了電氣控制、傳感技術、氣動和機械傳動、光電檢測等諸多技術，所以調試起來也會比起其他電子加工設備要更加困難和精細，協普繞線機研發生產繞線機多年，對于繞線設備使用調試具有豐富經驗，在這里，我們給大家做一個簡單介紹，相信我們只要掌握了基本的概念和方法，多加練習之后,都可以調試出自已滿意的線圈。
繞線機的三個主要參數:起繞位置、漆包線直徑、繞線幅度是使用繞線機三個最重要繞線參數，常用應用于骨架線圈。
一、起繞位置應該怎樣去設定？哪里才是骨架線圈是起繞位置？其實在在骨架上開始繞線起點并沒有固定位置，位置和線圈出頭是由線圈型號所決定，一般來說可以只要使用設備控制系統測量功能就可以測出具體起繞位置和數值；技術人員也可以采用人工方式測量數值，以特定位置作為參考點使用尺具來實際測量，設定這個點時時候要注意線圈具體纏繞方向。
二、漆包線直徑具體設定，日常使用漆包線有著不同直徑，不同漆包線規格設定會產生到不同排線效果，在使用不同材質漆包線要注意修正線徑具體數值，這樣銅線才不會有變形情況。
三、繞線寬度數值設定繞線寬度我們可以理解從繞線起點到繞線終點之間數值，通常通過數值直就可以知道線圈繞線長度。當然在設定時必須要考慮所使用對作用力所造成微小變形量，這都是會給繞線寬度值得確定生產一定影響，所以應該要采用使用多種測量方式取最小數值作為繞線寬度。
四、對于不同繞線圈之線材種類特點，產品具體圈數、折疊層數和平均纏繞速度需求亦要有相當了解，粗線機型繞線速度不能太快，速度太快話引起線材跳線和丟步等問題質量問題，在中低速度使用時必加強到繞線機扭矩力。
五、被繞線圈是方型時候被繞線圈繞線速度不能太快，不然會產生凹凸不平整情況，影響折疊層數和圈數。而且要合理安排線圈及排線器之間距離，低了容易下陷入其他層，高了容易會跳線，同時也不能喝排線架過遠，排線架過遠后因自重及振幅的增加,張力會不穩定,也會影響精確度。
六、繞線機都會預留著有圈數預設、自動停車、正反向繞線、自動跨槽等輔助功能,在使用過程之中,想要保護繞線機都必須按步驟啟動慢車和停止慢車,減少對繞線機結構和漆包線拉力,一般情況應該是設定在三圈以?xún)?nèi)比較好。
當然,以上我們只是講了一些非?；A(chǔ)的繞線機調試方法,實際生產中,影響的因素還非常多,這都有待我們自已慢慢去了解,摸索.
相關文章
協普繞線機?發布精密同步繞線機
協普繞線機?發布精密自動剝漆斷線繞線機
蘇州協普電子機械設備有限公司發布精密自動剝漆斷線繞線機
在電感類線圈繞制工藝中,其線圈的繞制工藝要求差別性較大,漆包線直徑從細到粗,線圈的結構形狀從盤狀到柱狀,漆包線的種類從普通到自粘線等等.所以對于不強調競爭力的繞圈繞制工廠來講,需要的機器是適應范圍較大的繞線機,但往往適應范圍較大的繞線機對每個具體規格的線圈繞制而言,不管是質量還是效率,都難有針對性的競爭力.
為使協普的客戶在電感線圈繞制工藝保持競爭力,我們應客戶需求開發了這款繞線機-精密自動剝漆斷線繞線機.
此機型主要針對漆包線直徑較大的帶骨架線圈,它有幾個功能特點,一是排線速度快,如果可以在較大漆包線直徑時保持較快的繞線軸轉速.二是排線平整.通過控制及針對性的結構優化,可以穩定的繞制出緊湊一致的線圈.三是有自動剝漆功能,對于較粗的非直焊漆包線來講,加入這一功能,相當于將兩個工序整合到一個工序,四是加入了自動斷線的功能,對于較粗漆包線來講,自動斷線即提高了效率,強化了一致性,也顯著的降低了作業員的勞動強度.
具體可參見視頻,此視頻的作業節拍為機器驗收時拍攝,整個作業過程,快速穩定,但實際上在漆包線頭的固定與拆卸效率上還有提高空間.
定子線圈繞線機
定子線圈繞線機:
繞線機驗收情況.

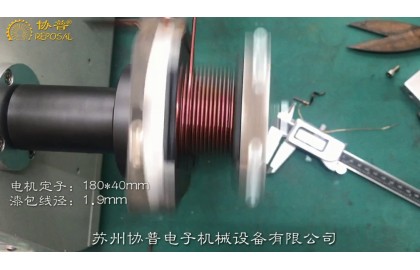

交流永磁同步電機定子線圈,鐵芯長度180mm寬度40mm,漆包線直徑1.9mm(含絕緣膜厚度)
鐵芯繞制漆包線之前有樹脂護殼.R角小于0.3mm.
繞線工裝主要夾持面一次裝夾線割完成.
常見變壓器繞線機的分類及區別
常見變壓器繞線機的分類及區別
選擇合適的繞線機是生產線圈的關鍵，繞線機作為基礎設備它的種類有很多，本文主要以變壓器繞線機為例，講講它的分類及區別，一般按照變壓器電壓等級或容量來劃分，常見的有普通數控繞線機、自動繞線機和箔式繞線機以及立式繞線機等等。
環形包膠帶機
環形包膠帶機
我們現在把環形線圈包帶機的操作演示一遍，把產品拿好，把它放進去，然后把這個儲線環扣上，注意，絕緣膠帶一定要經過剪刀的兩個刀口中間，等一下當設定的儲線圈數到了之后,環形線圈包帶機會自要靠它來剪斷絕緣膠帶。然后這個膠帶的一頭，可以從這個儲帶環上均勻分布的任何一個軸承的位置穿過去，穿過去之后拿絕緣帶頭部用頭拿住，然后用右手按啟動,整個環形線圈包絕緣帶就可以自動完成了。
環形變壓器繞線機使用視頻說明
蘇州協普電子機械設備有限公司專業提供:環形變壓器繞線機，電流互感器繞線機，電壓互感器繞線機，環形調壓器繞線機，電感線圈繞線機，鐵芯倒角機，平行繞線機等線圈加工設備和繞線機配件。
本公司擁有電子變壓器和互感器整廠設備的研發及生產優勢，有別于業界的眾多拼裝廠商，我們集眾多繞線機行業工程技術人才經過多年研發生產經驗，開發出的新一代系列繞線設備，特別是環形繞線設備，廣泛應用于環形變壓器、互感器、調壓器、電感線圈等制造行業，得到業界諸多好評；蘇州協普將不斷了解用戶需求加強技術研發和售后服務水平，為客戶提供更專業優質的產品及服務。
環形線圈繞線機
環形線圈繞線機
環形線圈繞線機種類規格較多

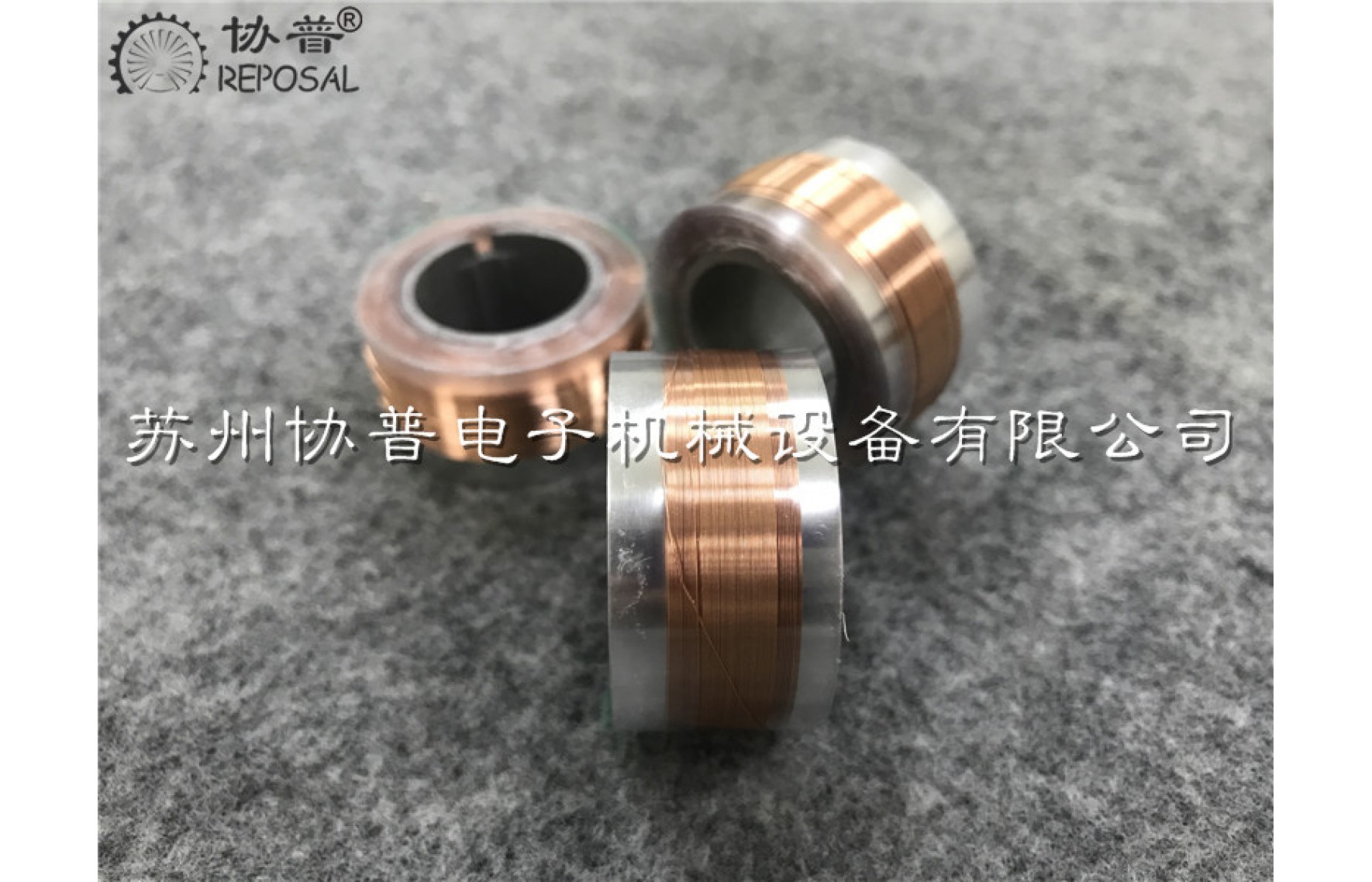

有加工線圈的邊滑式環形線圈繞線機,加工小規格電感的皮帶式環形線圈繞線機加工較大規格產品的齒輪式環形線圈繞線機.
環形線圈繞線機規格同樣多,一般來講,越小內徑越難加工,越粗線徑越難加工.
上面視頻中展示的是內徑14mm繞制直徑1.3mm的漆包線的情況.
環形線圈繞線機-操作視頻-機器部分
環形線圈繞線機的結構，這個部分是控制器，這個部分是夾持座，我們通過開合手柄來控制產品的夾持。這個位置是環形線圈繞線機儲線環,漆包線是先儲存在儲線環上，然后再繞到這個產品上面去。這個位置是手動繞線手柄,轉動這個手柄，這個鋼板可以手動驅動，鋼環是本身有個開口，這個位置是個開口，開口是通過開合手柄往上，再往左邊滑動都可以打開或是關閉。這個位置叫壓線板，里面這個位置叫環形線圈繞線機擋線板 ，線上去之后它的松緊的程度由皮帶在張力決定,皮帶的張力是通過張力調節旋鈕來調節，調節皮帶張力的時候先把這個松開，然后再旋轉這個手柄。旋轉這個手柄的時候，這里有個惰輪，這個惰輪往里，這個皮帶的張力就會變大，這樣繞的漆包線就會變緊。
