柔性羅氏線圈繞線機

柔性羅氏線圈繞線機:

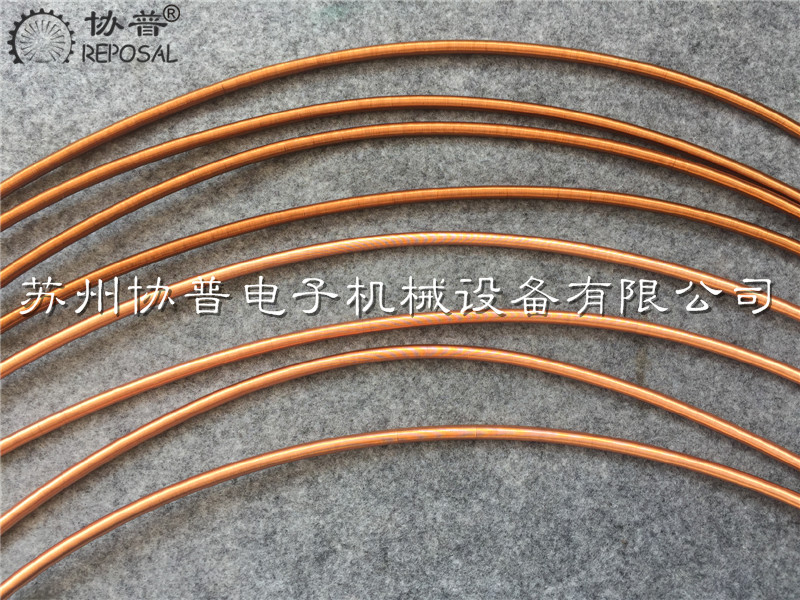

　 柔性羅氏線圈（Flexible Rogowski Coil）工作原理基于法拉第定律，是一種用于測量電流的傳感器，其原理與交流電電流互感器類似，其中電壓被導向第二線圈，并在該處與經過絕緣導體的電流成正比關系。不同的地方在于羅氏線圈帶有空心磁芯，這一點與電流互感器剛好相反，后者依靠高導磁率鋼芯與第二繞線實現磁耦合。而空心磁芯則采用較低插入抗阻的設計，實現更快的信號響應和線性的信號電壓。它可以用于交流電流和直流電流的測量，在工業、科研等領域都有廣泛的應用。

        柔性羅氏線圈繞線機為針對性開發產品，采用高精度繞線機控制器，前后夾持機構同步運轉且夾持方式快速穩定，針對羅氏線圈芯線延伸率較高的特點，在夾持的同時保持穩定的預拉伸，繞線與排線電機均采用高精度交流伺服電機，在張力控制器方面采用精度張力器。

  柔性羅氏線圈繞線機是本公司不斷完善和改進，向市場推出的一種先進的高精度繞線設備, 性能已達到和超過目前日本和臺灣產同類型產品.

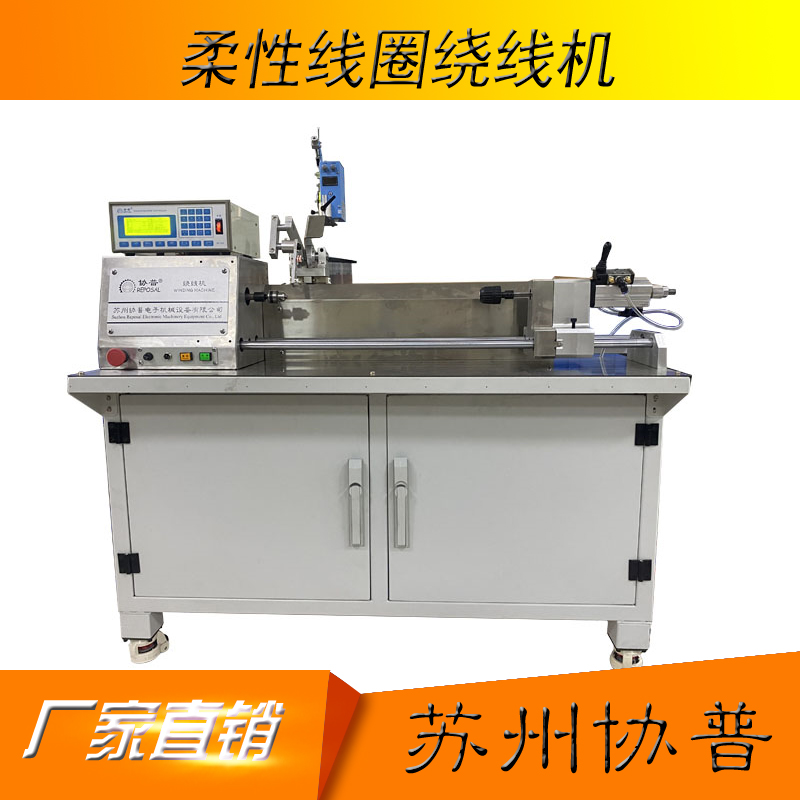

柔性羅氏線圈繞線機

機器型號:SP-D102M3

         2.繞線電機:1.0KW交流伺服電機.

         3.排線電機: 1.0KW交流伺服電機.

         4.軸承:日本NSK.

         5.夾持結構:前后自定心三爪同步.

         6.預拉伸力可調.

         7.整體結構:落地式.

         8.張力控制:精密電子張力器（可選配）

         9.排繞線徑:             0.03-1.0mm

         10.線徑設置精度:        0.001mm

         11.排線行程 :            0-600mm

         12.可繞線圈直徑:         ≤20mm

         13.排線初始位置重復精度:≤0.01mm

         14.工位數:               單工位

         15.制動精度:             ≤0.01匝

         16.自動跳槽數:           ≤20槽

         17.可儲存繞線模式:       ≤999組

         18.主軸轉速:             0-2000轉/分無級調速

         19.使用電壓:             220~v土5%50Hz

         20.毛重 :                120KG
