特高壓線圈專用繞線機SP-112Da6c：

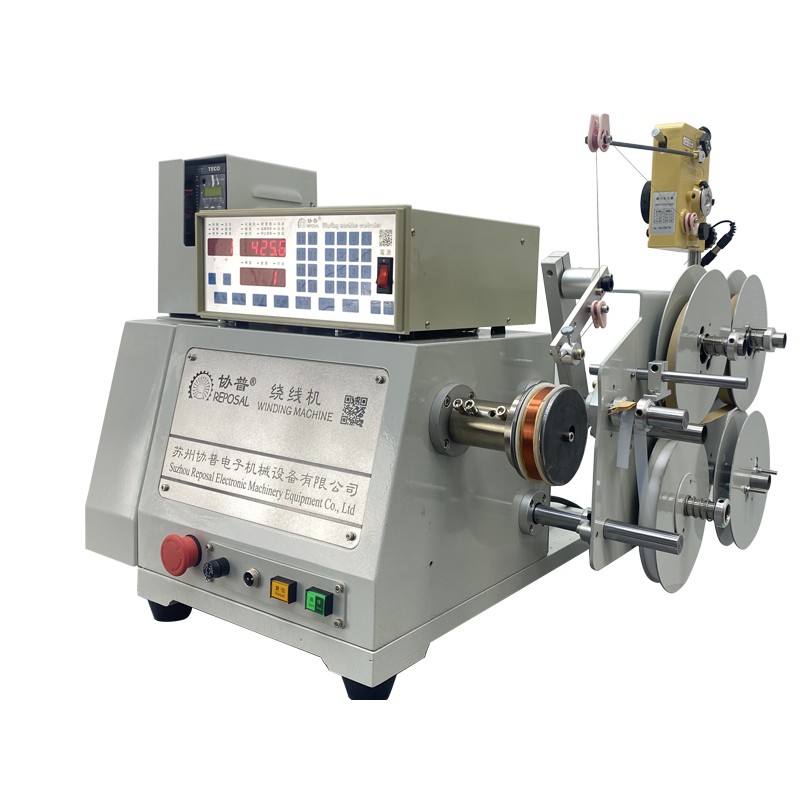

       協普特高壓線圈繞線機，針對特高壓線圈繞制工藝特點進行專項設計。特高壓線圈的電壓標準明確為：交流 1000 千伏及以上、直流 800 千伏及以上?；谄涓唠妷旱燃壧匦?，對絕緣性能提出嚴苛要求，層間絕緣需達到三層或四層結構，這與普通高壓包線圈 “一層線一層絕緣子” 的交替繞制形式存在顯著差異。

        在傳統繞制工藝中，特高壓線圈的繞制存在突出痛點：每繞制一層導線后，需手動嵌入多層絕緣材料。由于該類絕緣材料具有薄、軟的物理特性，導致操作過程中面臨多重難題 —— 材料定位精度不足、排列整齊度難以保證、固定效果欠佳，進而造成整體操作流程繁瑣、繞制效率低下。同時，受操作人員技能熟練度差異影響，產品質量一致性難以管控，穩定性不足。

        針對上述工藝瓶頸，本設備采用針對性設計方案：

• 將多組絕緣材料集成于統一總成件，通過精密結構設計確保其處于同一平面，保障絕緣層疊放精度；
• 配置張力可調機構，實現絕緣材料張緊度的精準控制；
• 設計裁斷約束裝置，有效防止絕緣材料裁斷后出現散亂現象；
• 優化繞線機功能模塊，簡化操作流程，使操作人員經簡單培訓即可上崗作業。
•  通過上述改進，新設備可顯著提升特高壓線圈繞制效率，降低人工及時間成本，并有效保障產品質量穩定性，提升產品市場競爭力。

       特高壓線圈專用繞線機參數說明:

          一、基本參數

              電源：220V 50Hz

              整機功率：850W

              額定轉速：20-1000RPM

              扭矩：7.2N?m

              存儲組數：1000 組

          二、核心部件參數

              繞線電機：異步電機，750W

              排線電機：57 步進電機

              變頻器：臺灣東元 S310，帶防護罩

              聯軸器：精密型法蘭，80mm

              張力器：可繞一組漆包線、三組絕緣帶，帶芯直徑可更換

              制動裝置：鋁殼制動電阻、電磁剎車器

              傳動結構：精密同步帶輪

              軸承跨距：320mm

          三、作業參數

              適用線圈線徑：0.14-0.5mm

              適用線徑：0.3-1.5mm

              排線行程：200mm

              回轉直徑：200mm

              排線裝置：內置式

          四、結構與配件

              機箱主體：焊接型

              標配配件：六角扳手、腳踏開關、電源線

              無配置：尾座、落地式箱體
